Развертывание дисплеев в изогнутых, волнистых или цилиндрических средах сопряжено с уникальными физическими сложностями. Обычные жесткие панели просто не могут адаптироваться к изменяющимся архитектурным проектам. Визуальные интеграторы сталкиваются с огромным давлением, требующим создания безупречных панорам в студиях вещания, торговых площадях и корпоративных вестибюлях. предлагает Гибкий светодиодный экран серии RF высокопроизводительное решение для таких требовательных помещений. Однако достижение безупречных визуальных результатов во многом зависит от точной структурной подготовки. Плохо подготовленное основание быстро сводит проект под откос. Это часто приводит к видимым швам, сломанным модулям и обширным доработкам.
Это руководство предоставляет системным интеграторам, AV-специалистам и менеджерам проектов простой взгляд на основные требования к установке. Вы узнаете, как снизить риски развертывания с помощью точного каркаса и теплового планирования. Мы покрываем все необходимое, чтобы избежать дорогостоящих изменений в середине проекта. Овладейте этими приемами, чтобы обеспечить эффектное финальное представление.

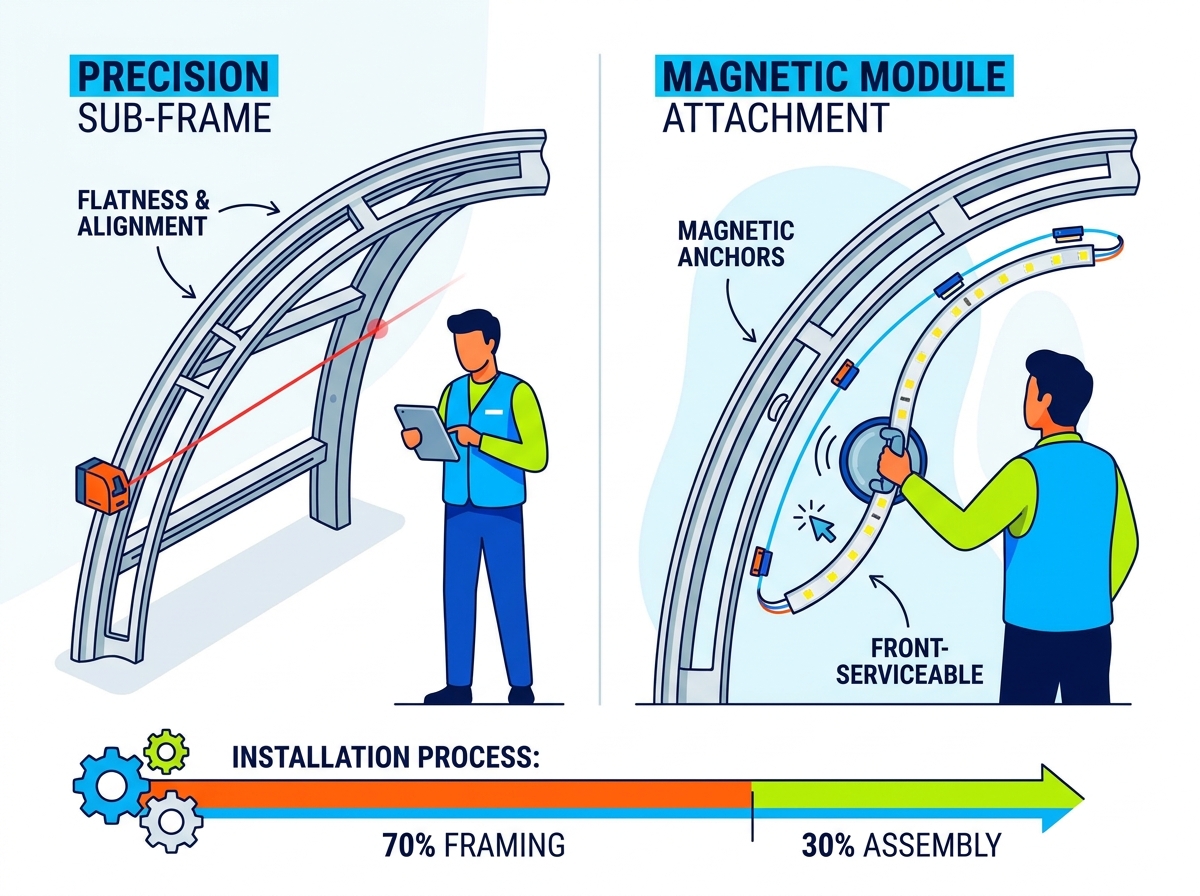

Основание определяет успех: 70% времени установки должно быть посвящено каркасу и выравниванию; Магнитные модули серии RF строго соответствуют точности рамы.
Соблюдайте физические ограничения: соблюдение указанного минимального радиуса изгиба предотвращает микротрещины в паяных соединениях печатной платы и продлевает срок службы модуля.
Удобство обслуживания с передней стороны ускоряет окупаемость инвестиций: магнитная конструкция упрощает как первоначальный монтаж, так и долгосрочное обслуживание, сокращая время простоя в работе.
Тепловое планирование не подлежит обсуждению: изогнутые и закрытые установки требуют превентивных стратегий рассеивания тепла для предотвращения локального перегрева.
Достижение безупречного дисплея начинается задолго до распаковки панелей. Вы должны заранее определить четкие требования к подструктуре. Монтажникам понадобится специальный подрамник из листового металла или стали. Инженеры должны спроектировать эту структуру так, чтобы она точно соответствовала желаемой кривой. Мы не можем не подчеркнуть допуски на плоскостность и соосность. Неточная рама приведет к появлению видимых швов между гибкими модулями. Неровные металлические поверхности создают крошечные зазоры. Зрители сразу заметят эти пробелы, если встанут близко к экрану.
Чтобы обеспечить успешную разработку, придерживайтесь нескольких основных рекомендаций:
Выбирайте алюминий, обработанный на станке с ЧПУ, вместо стандартной стали, чтобы уменьшить вес конструкции и повысить точность размеров.
Обработайте все металлические поверхности антикоррозионным покрытием, чтобы предотвратить долгосрочное разрушение.
Включите в конструкцию рамы специальные каналы охлаждения для пассивного управления температурой.
Проведение тщательного экологического профиля предотвращает долгосрочные сбои оборудования. Вам следует тщательно оценить температуру окружающей среды, влажность и характер воздушного потока. Встраиваемые или архитектурные элементы легко удерживают тепло. Плохая вентиляция значительно снижает срок службы диодов. Точно рассчитайте необходимую потребляемую мощность. Одновременно оцените свои потребности в избыточности данных. Основывайте эти расчеты на общем разрешении экрана. Не полагайтесь исключительно на физический след. Участки с высоким разрешением потребляют больше энергии на квадратный метр.
Наконец, тщательно проверьте все ограничения на изгиб. Всегда определяйте минимальный радиус изгиба для вашего конкретного шага пикселя. Гибкие печатные платы (PCB) имеют строгие физические ограничения. Не пытайтесь построить многоосные кривые или сложные кривые. Продолжайте только в том случае, если спецификация модуля явно поддерживает сложные изгибы. Принудительное изгибание за пределами этих пределов приводит к необратимому повреждению внутренних компонентов. Это приводит к микротрещинам в паяных соединениях. Эти трещины приводят к появлению битых пикселей вскоре после развертывания.
Правильная подготовка требует проверки вашего инвентаря. Это также требует правильного оснащения вашего экипажа. При доставке немедленно проведите строгую инвентаризацию. Вы получите гибкие модули, приемные карты и блоки питания. В комплект поставки также входят кабели для передачи данных и специализированные магнитные якоря. Перед началом сборки проверьте все количества. Отсутствие компонентов полностью останавливает процесс установки.
Заранее подготовьте инструменты для интеграции. Прецизионные инструменты обязательны для обеспечения бесперебойной сборки. Используйте ротационные лазерные уровни и цифровые транспортиры. Эти инструменты идеально проверяют выравнивание кадров. Техникам необходимы специальные инструменты для снятия модуля всасывания. Они обеспечивают безопасное обращение и микрорегулировку. Вам также понадобятся калиброванные динамометрические отвертки. Они обеспечивают надежную сборку шкафа. Контроль крутящего момента не позволяет техническим специалистам сорвать резьбу винтов во время монтажа блока питания.
Тщательно планируйте свои трудовые предположения. Оцените численность персонала в зависимости от масштаба проекта. Выделите минимум двух технических специалистов для работы с модулями. Один человек держит панель, а другой ее закрепляет. Вы также должны включить инженеров-строителей. Они проверяют целостность рамы перед началом электромонтажных работ. Правильное укомплектование персоналом предотвращает спешку в работе и случайные повреждения.
Прежде чем приступить к этапу сборки, убедитесь, что ваша промежуточная область содержит следующие необходимые элементы.
Категория инструмента | Конкретный предмет | Основное приложение |
|---|---|---|
Измерение | Ротационный лазерный уровень | Проверка плоскостности и горизонтальности основания конструкции. |
Измерение | Цифровой транспортир | Проверка точных углов изгиба на нестандартных подрамниках. |
Умение обращаться | Магнитный всасывающий инструмент | Безопасное снятие и микрорегулировка магнитных светодиодных модулей. |
Сборка | Динамометрическая отвертка | Закрепление источников питания и приема карт без перетягивания. |
Начните с надежной установки индивидуального структурного каркаса. Постоянная проверка обеспечивает долгосрочный успех. Среди лучших советов по установке светодиодов всегда выделяется использование лазерного уровня. Измерьте несколько точек на раме. Отклонение даже в 1 мм быстро усиливается. После того, как технические специалисты прикрепят светодиодные модули, образуется хорошо видимый зазор. Аккуратно приварите или прикрутите детали рамы. Следите за тем, чтобы металлические заусенцы не выступали из поверхности. Тщательно очистите металлическую поверхность, чтобы гарантировать идеальную магнитную адгезию.
Прежде чем подключать какие-либо модули, четко составьте карту топологии вашей кабельной системы. Сначала установите блоки питания (PSU) на раму. Надежно закрепите приемные карты рядом с блоками питания. Методично прокладывайте кабели передачи данных между платами. Плотно закрепите все кабели с помощью стяжек или зажимов. Незакрепленная проводка мешает непосредственно на заключительном этапе. Это предотвращает прилегание магнитных посадочных мест модулей вплотную к металлу. Зажатый провод приводит к выпиранию модуля наружу. Это портит плавный изгиб дисплея.
Берите модули строго за пластиковые края. Прикосновение к передней панели непосредственно приводит к повреждению. Масла и давление вредят хрупким устройствам поверхностного монтажа (SMD). Проверьте стрелки направления, напечатанные на задней стороне. Тщательно выровняйте их, чтобы обеспечить равномерную поляризацию. Это также гарантирует точное расположение пикселей. Закрепите модули на месте с помощью магнитных фиксаторов. Начните с центра структурной кривой. Систематически работайте наружу по направлению к краям. Этот метод равномерно распределяет физическое напряжение по поверхности. Это предотвращает коробление модулей под давлением.
Сопоставление потоков данных определяет, как дисплей обрабатывает изображения. Вы должны точно настроить принимающие карты. Для этого шага используйте стандартное программное обеспечение управления, такое как NovaStar. Изогнутые конструкции часто имеют нестандартное разрешение. Системные интеграторы должны решать эти сложности во время первоначальной настройки программного обеспечения. Сопоставление пользовательских размеров пикселей требует внимания к деталям. Идеально сопоставьте каскад данных, чтобы избежать искажения изображений. Проверьте путь прохождения сигнала, используя стандартные тестовые таблицы.
После картирования сосредоточьтесь на корректировке шва и визуальной настройке. Технические специалисты часто замечают темные или яркие линии между модулями. Эти линии возникают в результате микроскопического напряжения. Они также возникают из-за крошечных физических разрывов. Темные линии указывают на физический зазор между панелями. Яркие линии указывают на то, что панели слишком плотно прилегают друг к другу. С помощью всасывающего инструмента слегка сдвиньте модули. Закройте зазоры или осторожно сбросьте давление.
Наконец, выполните комплексную калибровку цвета и яркости. Этот шаг обеспечивает однородное качество изображения. Изогнутые экраны создают уникальные проблемы с углом обзора. Яркость выглядит разной в зависимости от положения зрителя. Выполните следующие стандартные шаги калибровки:
Создайте чисто белый тестовый шаблон, чтобы выявить несоответствия яркости по всему экрану.
Определите и задокументируйте любые темные или яркие линии на швах физического модуля.
Разверните всасывающий инструмент для механической регулировки положения модуля.
Выполните программную коррекцию краев, чтобы виртуально совместить оставшиеся видимые швы.
Выполните последний проход колориметра, чтобы идеально зафиксировать желаемое цветовое пространство Rec.709 или DCI-P3.
Интеграторы часто сталкиваются с конкретными механическими и экологическими проблемами. Раннее выявление проблем предотвращает необратимое повреждение оборудования. Ниже мы перечислим наиболее частые риски.
Чрезмерное физическое напряжение быстро разрушает гибкие модули. Основным признаком являются битые пиксели или периодические сбои линий на панели. Решение требует строгого соблюдения радиуса изгиба, указанного в спецификации. Никогда не заставляйте модуль соответствовать неточной рамке. Если кривая рамы превышает допуск модуля, необходимо немедленно перепроектировать подрамник.
Накопление тепла быстро ухудшает зрительные способности. Симптом обычно проявляется в виде ухудшения цвета или внезапного сбоя оборудования в центре экрана. Решение требует превентивного управления температурным режимом. Интегрируйте активные системы охлаждения за подрамником. Установите вытяжные вентиляторы или специальные воздуховоды для систем отопления, вентиляции и кондиционирования воздуха, чтобы эффективно контролировать накопление тепла.
Неправильная посадка портит все зрительное впечатление. Основной симптом проявляется в том, что модули выглядят «ухабистыми» или смещенными вдоль кривой. Решение требует физического осмотра. Проверьте, нет ли зажатых кабелей за модулем. Ищите металлические заусенцы, оставшиеся на подрамнике во время изготовления. Используйте всасывающий инструмент, чтобы безопасно снять модуль. Полностью устраните препятствие, затем установите панель вплотную к металлу.
Таблица устранения неполадок при установке
Наблюдаемый симптом | Возможная причина | Рекомендуемое решение |
|---|---|---|
Периодические сбои в линии | Микропереломы от чрезмерного изгиба. | Проверьте радиус изгиба; при необходимости перепроектировать раму. Замените поврежденный модуль. |
Центральное ухудшение цвета | Термическое дросселирование/перегрев. | Установите активные вытяжные вентиляторы за несущей рамой. |
Видимые неровности поверхности | Застрявшие провода или металлические заусенцы. | Снимите модуль с помощью всасывающего инструмента, устраните засоры, аккуратно установите на место. |
Установка очень гибкого дисплея по-прежнему требует структурной точности. Магнитная система переднего крепления делает фактическую сборку экрана очень эффективной. Однако окончательный визуальный результат полностью зависит от тщательного кадрирования перед установкой. Покупатели должны учитывать изготовление по индивидуальному заказу в общем бюджете проекта. Специализированный АВ-труд также имеет решающее значение для успеха. Тщательное планирование обеспечивает эффектную и долговечную установку.
Вы должны отдавать приоритет точным измерениям и строгому термическому планированию. Игнорирование факторов окружающей среды приводит к быстрой деградации оборудования. Защитите свои инвестиции, методично выполняя каждый этап. Следующие шаги: Загрузите техническую спецификацию для выбранного вами шага пикселя. Проконсультируйтесь напрямую со специалистом по интеграции для получения индивидуальных чертежей подрамника. Запросите индивидуальное предложение, основанное на размерах вашего конкретного проекта. Выполните эти шаги, чтобы обеспечить безупречное визуальное восприятие.
О: Точный радиус во многом зависит от выбранного вами шага пикселя. Более узкий шаг обычно позволяет использовать меньшие радиусы. Вы должны проверить официальную спецификацию для точных ограничений. Превышение этого указанного предела приведет к необратимому повреждению внутренних компонентов печатной платы. Всегда строго соблюдайте ограничения на изгиб, указанные производителем.
О: Да, магнитная конструкция обеспечивает полную возможность обслуживания спереди. Технические специалисты могут легко удалить отдельные модули с помощью специального всасывающего инструмента. Эта возможность значительно сокращает время простоя при обслуживании. Это также устраняет необходимость в громоздких подиумах с задним доступом в тесных архитектурных пространствах.
О: Хотя монтаж на существующую стену теоретически возможен, мы не рекомендуем его. Почти всегда требуется индивидуальный металлический подрамник. Он обеспечивает абсолютную плоскостность и надежную магнитную адгезию, необходимую для бесшовного отображения. Стандартные кривые гипсокартона редко соответствуют требуемой точности на уровне миллиметра.
О: Эти очень гибкие модули обычно имеют степень защиты IP только для внутреннего использования. Им не хватает надежной защиты от атмосферных воздействий, необходимой для прямого воздействия на улицу. Всегда проверяйте конкретный рейтинг IP вашей модели. Размещайте их строго в помещениях с кондиционируемым климатом, если производитель явно не указывает возможности использования вне помещений.
